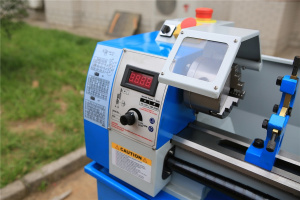

Настольные (мини) токарные станки

Настольный токарный станок это уменьшенный в размерах вариант заводского токарного станка имеющий те же функции, применяемый зачастую для домашнего использования в гаражах и частных мастерских.

Устройство мини токарных станков

Маленький токарный станок по металлу был произведен аналогично обычному оборудованию. Его особенность заключается в деталях, которые изготовлены в уменьшенных габаритах. Устройство станка:

1. Станина – главная несущая конструкция, изготовленная из литого чугуна.
2. Передняя бабка, в которой находится шпиндель.
3. Электродвигатель.
4. Коробка передач, которая принимает крутящий момент от двигателя и передает его на шпиндель.
5. Задняя бабка. Используется, когда заготовка, которую следует обработать, имеет большую длину. В этом случае осуществляется ее подача по направляющим вплотную к детали и прижимает ее. Узел отличается литой конструкцией с центром, которым он упирается в осевую часть детали.
6. Суппорт – узел, удерживающий резец. Он помогает ему перемещаться и становиться под разным углом. Суппорт может двигаться, как продольно, так и поперечно.

Для фиксации заготовки в микро токарном станке по металлу предусмотрены:

1. Планшайба – ее используют только во время установки детали больших размеров или нестандартной формы.
2. Кулачковые патроны. Этих элементов может быть 3 или 4.
3. Цанговый патрон – необходим для тонких изделий.
4. Сверлильный патрон. У этой детали есть недочет – радиальные нагрузки не воспринимает.

Устройство работает так: перед началом работы происходит фиксация заготовки в шпинделе, в задней бабке надо установить патрон, в который будет вставлено сверло. На это место можно установить и центр, которым прижимается заготовка. Резец нужно расположить в суппорте мини станка.

Затем требуется включить электродвигатель, с помощью коробки выставить необходимые обороты шпинделя. Резец надо подвести к детали и приступить к ее точению.

Технические характеристики

Чтобы купить мини токарный станок по металлу, нужно учесть разные аспекты, среди которых и технические характеристики. Так, к основным параметрам оборудования относят:

• дистанция между центрами – наибольшая длина вала составляет 350 мм;
• диаметр точения над суппортом – 90 мм;
• максимальный диаметр заготовки – 150 мм;
• наибольший диаметр, который закрепляется в патроне – 70 мм;
• максимальный диаметр сверления – 6 мм;
• мощность – не превышает 400 В. Если речь идет о профессиональном станке, то этот показатель может достигать 700 В;
• напряжение – переменное 220В или 380В и зависит от мощности малого токарного станка по металлу.

Вес устройства может быть в пределах от 10 до 100 кг.

Разновидности станков

Малогабаритный токарный станок бывает разных видов, который зависит от обрабатываемого материала. Перед выбором нужной модели надо определить цель покупки.

По дереву

Токарные станки по дереву напольного типа могут выполнять стандартный комплекс операций. Существует их подразделение с учетом перечня проводимых операций:

• токарно-фрезерные – помогают обрабатывать поверхность и формировать пазы, а также получить разные изделия. Отличие фрезерования от точения в передаче основного вращения на инструменты. Это позволяет обрабатывать плоские поверхности;
• токарно-винтовые – их используют для нарезания резьбы и обработки заготовок в виде конуса;
• операции с ЧПУ – функционирование таких станков осуществляется по заранее установленной программе.

Но необходимо учесть, что в настольных токарных станках по дереву режущий инструмент подается вручную. В резце держателя он находится только на копировальных устройствах.

По металлу

Миниатюрный токарный станок по металлу также бывает разных видов. Так, различают:

• револьверные – отличие этого вида в способе установки режущего инструмента. Монтаж производится в специальный барабан, обрабатывающий заготовку без необходимости перестраивать оборудование;
• многошпиндельные – возможна обработка заготовок с разными размерами поперечного сечения;
• аппараты с ЧПУ – управление станком осуществляется специальной компьютерной программой, которая увеличивает скорость выполнения операций и улучшает качество продукции;
• настольный токарно винторезный станок – с его помощью выполнить можно разные операции.

Последний вариант микро токарного станка по металлу используют в разных мастерских.

Как выбрать настольный токарный станок?

Перед покупкой миниатюрного токарного станка по металлу, необходимо его выбрать. К этому процессу подходить следует внимательно, т.к. в противном случае пользоваться им будет проблематично или это вовсе не удастся. В первую очередь, нужно подумать над тем, для чего необходимо оборудование и какие операции на нем будут выполнены.

1. Вы будете выполнять стандартные работы для миниатюрного токарного станка по металлу или требования повышены. Во втором случае понадобятся дополнительные инструменты.
2. С деталями каких размеров требуется работать, а также какой диаметр их обточки. От этого зависит расстояние до суппорта. Для бытовых задач вполне хватит 3-4 см.
3. Насколько точные операции надо осуществлять.
4. Примерные масштабы работ и как часто будет использован станок.

Ответив на эти вопросы, удастся выбрать наиболее подходящую для вас модель. Помимо этого, нужно учитывать и такие характеристики настольного токарного станка:

1. Вес оборудования и куда его ставить. Существует предположение, что чем тяжелее прибор, тем точнее результаты его работы. Но на самом деле это не соответствует действительности. Но на момент, куда поставить станок и как часто его предстоит перевозить, обратить внимание стоит. Тяжеловесное устройство покупать не стоит, если его надо постоянно перевозить. В этом случае лучше купить легкую модель весом до 45 кг. Но стоит учесть, что такие приборы во время работы могут вибрировать.
2. Рабочее напряжение модели. Зачастую в домах установление напряжение в 220В и такой показатель подходит для многих миниатюрных токарных станков по металлу. Но все равно настольный прибор может требовать напряжение в 380В. В данном случае понадобится менять проводку.
3. Наличие режима обратного хода шпинделя.
4. Мощность, которой будет достаточно для выполнения необходимой задачи. В основном она не превышает 400 Вт, чего вполне хватит для моделей бытового типа. Мощность зависит от вида обрабатываемых материалов.
5. Скорость вращения вала со шпинделем и возможность ее регулирования. С увеличением скорости вращения работы выполнять можно быстрее. Но для разного материала  понадобится регулировать настройки.
6. Наличие реверса шпинделя. При его отсутствии надо менять положение ремня всегда, когда понадобится вращать деталь в другую сторону.
7. Цена деления по шкале лимба подачи. Чем меньше деление, тем более точно можно откорректировать движение резца.
8. Тип двигателя. Специалисты советуют выбирать модели с асинхронным элементом, т.к. у него более долгий период использования и повышенные эксплуатационные характеристики.
9. Наличие дополнительного оснащения. Ее использование увеличивает возможности прибора, следовательно, повышает качество работы оборудования. В случае покупки настольного станка с узкой специализацией, выполнить на нем разные операции будет невозможно.
10. Расстояние между передней и задней бабкой. С помощью этого параметра можно определить, детали какой длины получится обработать.
11. Наличие опции копира, который направляет резец по нужной траектории. Это необходимо в случае, когда требуется подготовить много одинаковых деталей.
12. Нужная точность.
13. Размеры оборудования.
14. Цена мини токарного станка.
15. Способы крепления.
16. Диаметр пиноли. Чем он больше, тем меньше вибрация во время работы.

Помимо основных характеристик, изучить надо и отзывы пользователей, а также преимущества и недостатки оборудования. Также учитывать необходимо и опыт пользователя: для новичков подойдут модели с горизонтальной осью вращения и незначительной длиной рабочего стола.

Кроме перечисленных параметров, нужно еще уметь отличать фирменное изделие от подделки. Зачастую о том, что вам пытаются продать не оригинал, свидетельствуют такие признаки:

• основные рукояти пластиковые и они быстро выходят из строя;
• защитный кожух шпинделя также пластиковый;
• задний кожух из металла расположен таким образом, что вся стружка сыпется на станок;
• фиксирование задней бабки осуществляется гайкой, что приводит к неудобству и дискомфорту при перемещении и зажиме.

Также специалисты дают рекомендации по выбору подходящего миниатюрного токарного станка по металлу. Например, люфт должен отсутствовать. В противном случае точность обработки металла снижается. Во время теста надо проверить прибор на всех режимах.

Обзор настольных токарных станков

Рассмотрим несколько популярных моделей мини токарных станков.

Токарный станок WBL280F

Этот прибор для обработки металла отличается автоматической продольной подачей. Он хорошо подходит для любимого хобби, но часто компании применяют его индивидуального или мелкосерийного производства деталей небольшого размера. Вращение можно установить правое или левое, что становится возможно благодаря панели управления. Также нарезать можно правую и левую резьбу. Число оборотов токарного станка отображается на цифровом экране.

Разработчики оснастили станок WBL280F производительным бесщеточным двигателем на 1,5 кВт, обслуживать который не требуется. Для изготовления станины был использован цельный чугун. Отверстием в 38 мм шпиндель опирается на роликовый подшипник в форме конуса. Передняя часть шпинделя закалена, а крепление патрона соответствует американскому стандарту, в результате чего монтаж его упрощается. Чтобы добраться к редуктору, нет надобности снимать полностью корпус.

Направление ходового вала и ходового винта можно просто регулировать, используя ручку, расположенную на передней панели. Заднюю бабку можно сместить, чтобы точить конус. Настольный мини станок этой модели можно модернизировать.

Токарный станок CJ0618

Если нужно изготовить стальную или металлическую деталь диаметром 180-300 или 180-350 мм, то строит выбрать токарный настольный станок этой модели. На нем есть возможность плавно регулировать скорости, обрабатывать детали и выполнять всю работу, которая свойственна этому типу станка. Также можно нарезать резьбу. Такой прибор можно установить в школе обучения, мастерской или небольшом производстве благодаря простоте использования.

Характеристики модели:

• точность – высокая;
• конструкция – жесткая;
• питание – 220В;
• мощность – 700 Вт;
• регулировка оборотов – плавная;
• скорость вращения шпинделя – 50-2500 оборотов в минуту;
• дистанция между двумя центрами – 35 см;
• ширина станины – 85 мм;
• диаметр пиноли – 18 мм;
• диаметр ходового винта – 16 мм;
• станина – чугунная.

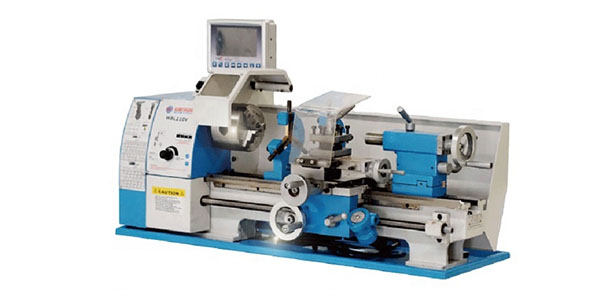

Токарный станок WBL210

Этот мини станок компактный, устанавливают его непосредственно на рабочий стол. Отличается эта модель от аналогичных бесщеточным двигателем постоянного тока, мощность которого 750 Вт. Функционирует стабильно и долго без ручного переключения диапазона скоростей. Может быть использован для единичной и мелкосерийной работы. Предусмотрен в конструкции поддон для сбора стружки.

Особенности модели:

• привод шпинделя – ременной;
• наличие защитного ограждения патрона с конечными выключателями;
• защитное ограждение держателя резца;
• наличие защитной задней стенки на всю длину станка;
• плавная регулировка скорости шпинделя – 50-2500 оборотов в минуту;
• отображение численности оборотов вращения;
• питание – 220 В;
• дистанция между центрами – 400 мм;
• диаметр обработки над станиной – 210 мм;
• размеры – 850х400х370 мм;
• масса – 75 кг.
