Настольный токарный станок с ЧПУ

Настольные токарные станки с ЧПУ разработаны специально для использования в небольшой домашней мастерской, гараже или в учебном заведении. Несмотря на небольшие размеры, такое устройство обладает большим перечнем технологических операций. Настольный станок является уменьшенной копией заводского оборудования и отличается немного урезанным функционалом.

Основное предназначение министанков – это обработка заготовок небольшого размера. Как и на любом другом устройстве токарного типа министанки дают возможность обтачивать детали конической или цилиндрической формы. Кроме того, при помощи такого станка можно делать подрезку торцов, сверление, развертывание отверстий, нарезать резьбу, а также производить шлифовку детали.

Наиболее высокое качество обработки деталей происходит на станках с ЧПУ.

Устройство мини токарных станков с ЧПУ

Несмотря на небольшие размеры, по сравнению с заводским оборудованием, настольные станки не отличаются простотой конструкции. Как и «старшие собратья» мини токарный станок имеет следующие составные части:

• Станина. Является основной для остальных деталей и узлов. Изготовлена из чугуна, имеет отверстия для крепления устройства на столе или верстаке.
• Передняя бабка. Здесь размещается шпиндель, электродвигатель, ременной привод и коробка передач.
• Коробка передач. Через этот узел передается вращение валов.
• Задняя бабка. Используются в тех случаях, когда необходимо надежно закрепить длинную деталь.
• Суппорт. Необходим для удержания съемного обрабатывающего инструмента и его перемещения.
• Обрабатывающий инструмент. Используется резец, развертка, зенкер, метчик или сверло. Резцедержатель на министанках обычно одноместный двухпозиционный.

По мере необходимости резцы меняются, либо когда стачиваются, либо при смене операции. Резцы выставляются по высоте. Точность и производительность достигается использованием числового программного обеспечения.

Стандартная комплектация настольного токарного станка включает:

• переключатель скоростей;
• сверлильный патрон с ключом;
• ключ резцедержателя;
• шестигранный ключ общего назначения.

Технические характеристики

Для определения технических характеристик настольного токарного станка используют три характеристики: вес, мощность и рабочее напряжение.

• Вес, в зависимости от модели, может колебаться от 10 до 100 кг.
• Мощность значение постоянное для всего модельного ряда и составляет 400-700 Вт.
• Рабочее напряжение может быть либо 220В, либо 380В.

Кроме этого, выделяют такие технические характеристики как опора шпинделя и станина, зажимной патрон, варианты конструкции для крепления резцедержателя. Расстояние между центрами станка, скорость вращения привода.

Как выбрать настольный токарный станок с ЧПУ?

Для того чтобы выбрать оптимальную для работы модель токарного настольного станка, следует обращать внимание на следующие параметры:

• вес оборудование, который измеряется в килограммах;

• мощность двигателя - измеряемая в киловаттах;
• скорость вращения шпинделя измеряется числом оборотов за единицу времени;
• высота расположения центров, которая измеряется в миллиметрах;
• максимальная длина и диаметр заготовки, которую обрабатывает станок, измеряется в миллиметрах;
• количество скоростей привода – в таком оборудовании, как правило, не больше скоростей;
• диаметр отверстия шпиндельного узла, измеряется в миллиметрах.

Компактное токарное оборудование, как правило, имеет массу от 40 до 280 кг. От массы соответственно зависят габаритные размеры. Для использования в домашней мастерской рекомендуется приобретать станок массой до 50 кг. Такой вес имеет оптимальные габариты, которые позволяют легко переносить станок вручную.

Оптимальная мощность для портативных агрегатов составляет не больше 3 кВт. Редко используются модели, которые имеют мощность не более 0,15 кВт.

Обзор настольных токарных станков с ЧПУ

Токарный станок WBL280F

Агрегат хорошо подходит для домашней работы в гараже или небольшой мастерской. Часто используется на предприятиях для индивидуального или мелкосерийного производства деталей небольшого размера. При помощи панели управления устанавливается левое или правое вращение, что обеспечивает нарезку правой и левой резьбы. Панель управления имеет экран, на котором хорошо читаются все параметры работы станка.

Станок для токарных работ WBL280F оснащен бесщеточным двигателем мощностью 1,5 кВт. Станина изготовлена из чугуна. Шпиндель имеет отверстие диаметром 38 мм. Передняя часть шпинделя закалена в соответствии с DIN 6350. Крепление патрона к шпинделю соответствует американскому стандарту D1-4.

Организован удобный доступ к редуктору через открывающуюся панель, при этом корпус остается на месте.

Данная модель имеет отдельно расположенные ходовой вин и вал, которые приводятся в движение независимо друг от друга. При этом могут иметь противоположные направления вращения. Поперечный суппорт имеет паз Т-образной формы.

Настольный токарный станок WBL280F с ЧПУ имеет возможность модернизации.

Технические характеристики

• диаметр отверстия шпинделя, мм – 38;
• конус шпинделя - МТ5;
• мощность главного двигателя, кВт - 1,5;
• ход пиноли задней бабки, мм – 65;
• конус задней бабки - МТ3;
• ход инструмента, мм – 65;
• диапазон метрической резьбы, мм - 0,2-3,5;
• патрон 3-х кулачковый, мм – 125;
• диаметр обработки над суппортом, мм – 170;
• диаметр обработки над станиной, мм – 290;
• размеры, мм - 1840х700х700;
• масса, кг – 320.

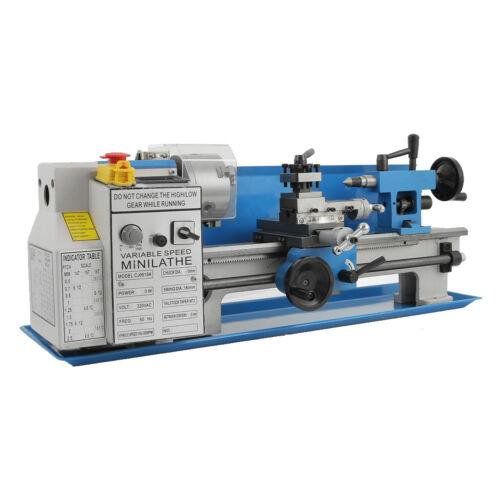

Токарный станок CJ0618

Устройство разработано для обработки изделий и деталей из металла и сплавов. Удобство и точность работы со станком обеспечивает литая станина и жесткие закаленные направляющие.

Станок очень удобен в использовании в домашних мастерских или гараже, а также в ремонтной автомобильной мастерской. Кроме того, такое оборудование используется в учебных процессах.

Модель CJ0618 позволяет затачивать инструмент, шлифовать детали, делать накатку, нарезать дюймовые и метрические резьбы, обрабатывать внутренние и внешние конические и цилиндрические поверхности.

Станок оснащен вариатором. Читабельный монитор позволяет без осложнений считывать все необходимые параметры, в т.ч. частоту вращения шпинделя. Такой мониторинг позволяет установить оптимальную настройку требуемых режимов резания.

Производитель предусмотрел возможность модернизации и расширения возможностей токарного станка за счет установки дополнительных приспособлений и принадлежностей.

Технические характеристики

• диаметр отверстия шпинделя, мм – 16;
• конус шпинделя – КМ3;
• мощность двигателя, Вт - 450;
• ход пиноли задней бабки, мм – 65;
• конус задней бабки – КМ2;
• ход инструмента, мм – 35;
• диапазон метрической резьбы, мм - 0,5-2,5;
• патрон 3-х кулачковый, мм – 80;
• диаметр обработки над суппортом, мм – 110;
• диаметр обработки над станиной, мм – 180;
• размеры, мм - 760x310x320;
• масса, кг – 38.

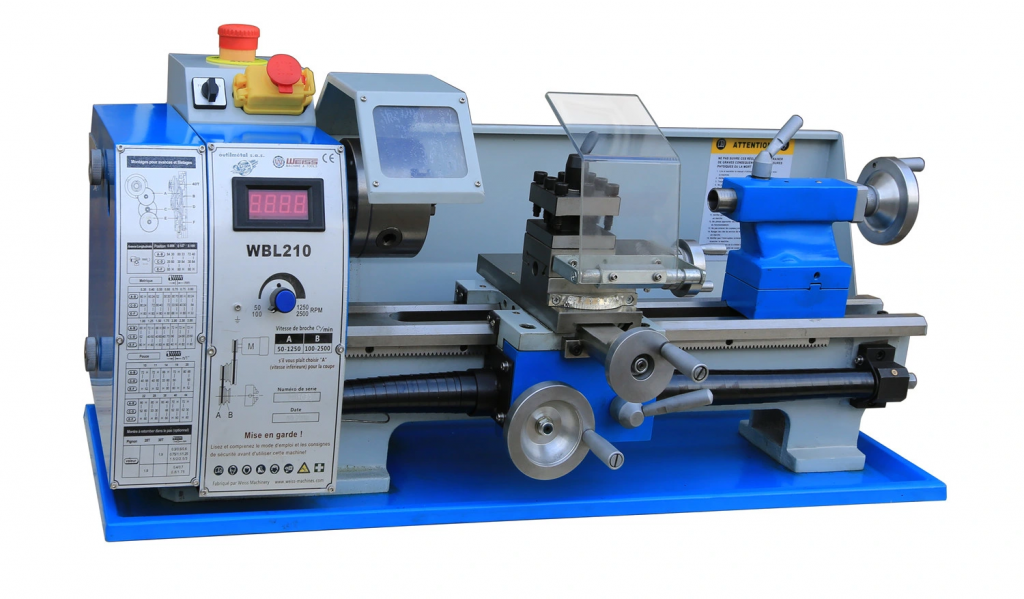

Токарный станок WBL210

Основное назначение портативного настольного станка – это наружное точение, растачивание отверстий, подрезка торца и отрезка детали, а также сверление центральных отверстий при помощи задней бабки и нарезания внутренней и наружной резьбы.

Пользуется большой популярностью за счет компактности и многофункциональности в мелкосерийном производстве и единичных работах. Устанавливается в технических сервисах, лабораториях, ремонтных мастерских, СТО, в комнатах слесарей и механиках, а также кружках, секция и классах профессионального мастерства.

Модель токарного станка WBL210 устанавливается на верстаке или на металлической подставке индивидуального изготовления.

Агрегат имеет бес коллекторный двигатель мощность 0,75 кВт. Ручная задняя бабка оснащена системой быстрого зажима пиноли.

При помощи станка нарезаются метрические и дюймовые резьбы. Высокоточные радиально-упорные роликовые подшипники 30206 шпинделя. Регулировка зазоров производится при помощи прижимных планок. Защитная задняя стенка на всю длину станка. Модель оснащена функцией поворота верхних салазок для точения конуса и 4-х позиционным резцедержателем под инструмент. Предусмотрена индикация числа оборотов вращения шпинделя. Также для удобства использования и чистоты рабочего места предусмотрен вместительный поддон для стружки. Для удобства оператора и выполнения разнообразных работ предусмотрена плавная регулировка скорости вращения шпинделя

Технические характеристики

• диаметр отверстия шпинделя, мм – 21;
• конус шпинделя – КМ3;
• мощность двигателя, Вт - 750;
• ход пиноли задней бабки, мм – 60;
• конус задней бабки – КМ2;
• ход инструмента, мм – 35;
• диапазон метрической резьбы, мм - 0,3-3,0;
• диаметр обработки над суппортом, мм – 140;
• диаметр обработки над станиной, мм – 210;
• межцентровое расстояние, мм – 400;
• размеры, мм - 820x400x370;
• масса, кг – 75.
