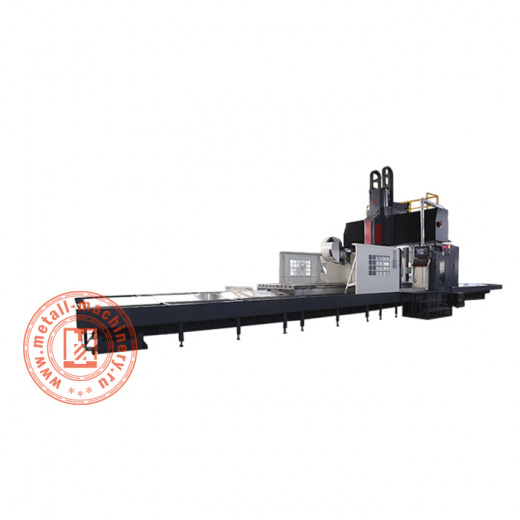

Портальный фрезерный центр XK(H)2420-10
Портальный фрезерный центр XK(H)2420-10 представляет собой очень большой станок, который позволяет выполнять операции обработки по 5-ти осям и 5-ти сторонам за один установочный зажим детали, от черновой до чистовой обработки. Отлично подходит для высокоточной обработки призматических и кубических заготовок в машиностроении, задействуется в производстве инструментов и матричных форм, и особенно подходит для больших сложных деталей с большими объемами резания.
Портальный фрезерный станок XK(H)2420-10 изготовлен с максимальной жесткостью для чрезвычайно точной обработки различных твердых материалов. Модульная конструкция и множество предлагаемых альтернатив и дополнительного оборудования позволяют легко удовлетворить все требования заказчика. У системы фиксированный портал и подвижный рабочий стол. Широкий рабочий стол позволяет устанавливать сразу несколько заготовок. Это тяжелая конструкция из литого чугуна с системой линейных направляющих, оснащенная гидромеханическими демпфирующими полозьями. Могут использоваться универсальные или специальные фрезерные головки для обработки под любым желаемым углом для любого применения. Машина оснащается компьютеризированной системой управления для максимального удобства оператора.
Фрезерный центр портального типа XK(H)2420-10 имеет удобный и эргономичный доступ оператора при проведении технического обслуживания. В частности, и конвейер для стружки и бак для охлаждающей жидкости прямой формы спроектированы так, чтобы их было легко чистить и обслуживать. Расстояние от пола до поверхности стола позволяет иметь доступ к столу без ступенек.
|
Конус и диаметр отверстия шпинделя (мм)
|
BT50-190 |
|
Скорость вращения шпинделя (об/мин)
|
6000 |
|
Модель системы ЧПУ
|
Siemens 828D |
|
Размеры рабочего стола (мм)
|
10 000 х 2000 |
|
Ход по осям X/Y/Z (мм)
|
До 10 000 / 2650 / 1000 |
|
Точность позиционирования по осям X/Y/Z (мм)
|
± 0,005 / 500 |
|
Расстояние между колоннами (мм)
|
2500 |
|
Мощность двигателя шпинделя (кВт)
|
22 |
|
Максимальный диаметр инструмента (мм)
|
Ф105 / 200 |
|
Максимальная длина инструмента (мм)
|
300 |
|
Максимальная масса инструмента (кг)
|
15 |
|
Скорость перемещения по осям X/Y/Z (м/мин)
|
8/12/10 |
|
Количество позиций инструментального магазина (шт.)
|
24 |
|
Скорость подачи стола по осям X/Y/Z (мм/мин)
|
1-8000 |
|
Точность повторения по осям X/Y/Z (мм)
|
± 0,005 / 500 |
|
Мощность (кВА)
|
60 |
|
Габаритные размеры (мм)
|
13 000 х 5100 х 5800 |
|
Масса станка (кг)
|
70 000 |
