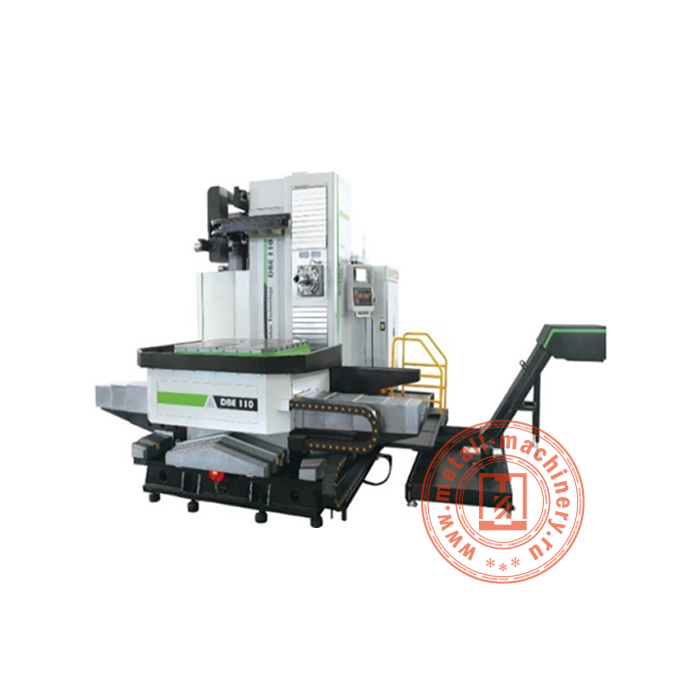

Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110
Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110
Отправить заявку
Задать вопрос
- Гарантия 1 год
- Доставка по всей территории РФ и ТС
- Официальный дилер завода
Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Конус шпинделя | BT50 |
| Точность позиционирования (мм) | 0.015 |
| Модель системы ЧПУ | Fanuc 0i MF (1) |
| Расстояние от торца шпинделя до поверхности стола (мм) | 70 – 1 680 |
| Размер рабочего стола (мм) | 1 250 х 1 250 |
| Емкость магазина (шт.) | 40 шт |
| Точность повторного позиционирования (мм) | 0.010 |
| Скорость вращения шпинделя (об/мин) | 2500 |
| Максимальный вес заготовки (кг) | 5000 |
| Диаметр инструмента (мм) | 125, 250 |
| Длина инструмента (мм) | 500 |
| Вес инструмента (кг) | 25 |
| Максимальная высота заготовки (мм) | 1400 |
| Двигатель шпинделя (кВт) | Fanuc βiIP30 15 (18.5) |
| Размер Т-образного паза (мм) | 22 – 160 |
| Ход по оси X (мм) | 1700 |
| Ход по оси Y (мм) | 1400 |
| Ход по оси Z (мм) | 1200 |
| Электропитание (В/Гц) | 380 / 50 |
| Диаметр шпинделя (мм) | 110 |
| Количество Т-образных пазов (шт.) | 7 |
| Система подачи СОЖ | 480 л, 30 Бар |
| Ход по оси W (мм) | 550 |
| Скорость быстрого хода по оси X/Y/Z (мм/мин) | 12000, 12000, 12000 |
| ШВП по оси X (мм) | PMI – 1R63-10T6-1FDIC |
| Направляющие по оси Z | PMI – MSR65LE2SSF1A |
| Максимальное расстояние от центра шпинделя до поверхности стола (мм) | 0 – 1 400 |
| Двигатель оси X / Y / Z (Нм) | Fanuc βis30 3 кВт 27, Fanuc βis40B 3 кВт 36, Fanuc βis40 3 кВт 36 |
| Радиус поворота рабочего стола с установленной заготовкой (мм) | 3700 |
| Скорость резания по оси X, Y, Z (мм/мин) | 10 000 |
| ШВП по оси Y | PMI – 1R63-10T6-1FDIC |
| Скорость резания по оси W (мм/мин) | 6 000 |
| Скорость быстрого хода по оси W (мм/мин) | 8 000 |
| Двигатель оси W (кВт) | Fanuc βis30 3 |
| Дискретность поворота оси B | 1° / 360° |
| Скорость поворота рабочего стола оси B (об/мин) | 5 |
| Двигатель оси B (кВт) | Fanuc βis30 3 |
| Точность индексации поворота оси B | 10" |
| Точность повторной индексации оси B | 3" |
| Оптические линейки (УЦИ) | по оси X. Z, Y |
| Габаритные размеры (мм) | 5 800 х 6 100 х 3 500 |
| Вес (кг) | 22 000 |
