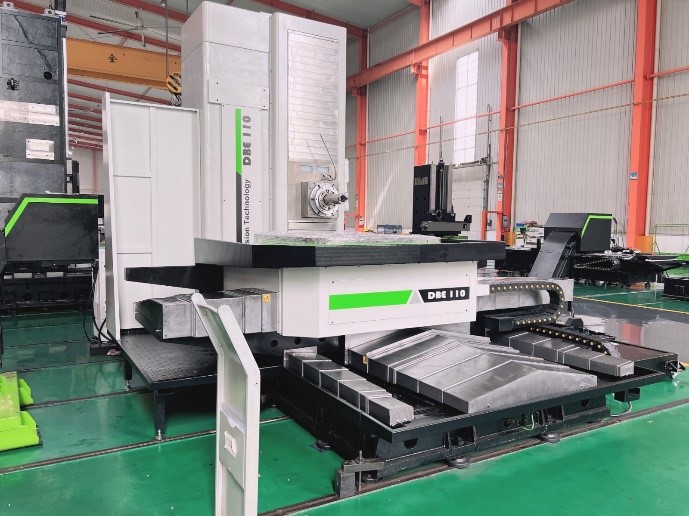

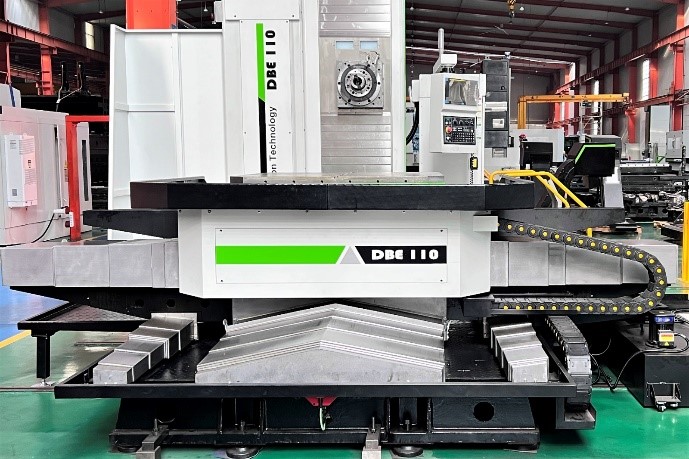

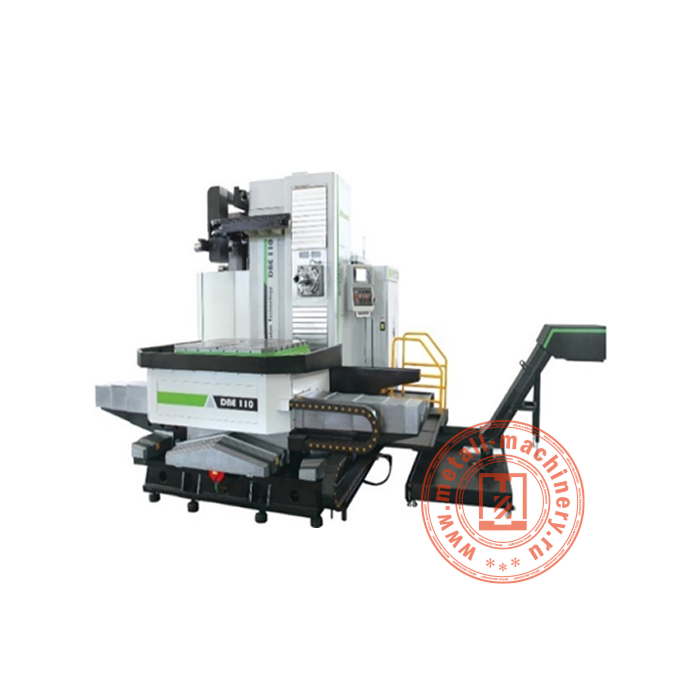

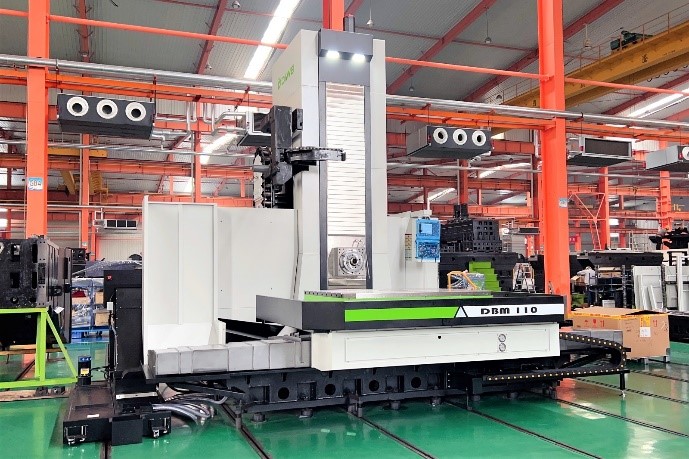

Горизонтальный расточно-фрезерный обрабатывающий центр DBM-110
Горизонтальный расточно-фрезерный обрабатывающий центр DBM-110
Отправить заявку
Задать вопрос
- Гарантия 1 год
- Доставка по всей территории РФ и ТС
- Официальный дилер завода
Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Конус шпинделя | BT50 |
| Точность позиционирования (мм) | 0.015 |
| Модель системы ЧПУ | Fanuc 0i MF (1) |
| Расстояние от торца шпинделя до поверхности стола (мм) | 125 – 1 925 |
| Размер рабочего стола (мм) | 1400 х 1400 |
| Емкость магазина (шт.) | 40 шт |
| Точность повторного позиционирования (мм) | 0.010 |
| Скорость вращения шпинделя (об/мин) | 2500 |
| Максимальный вес заготовки (кг) | 8000 |
| Диаметр инструмента (мм) | 125, 250 |
| Длина инструмента (мм) | 600 |
| Вес инструмента (кг) | 25 |
| Максимальная высота заготовки (мм) | 1740 |
| Двигатель шпинделя (кВт) | Fanuc αiI22 22 (26) |
| Размер Т-образного паза (мм) | 22 – 160 |
| Ход по оси X (мм) | 2500 |
| Ход по оси Y (мм) | 1600 |
| Ход по оси Z (мм) | 1500 |
| Электропитание (В/Гц) | 380 / 50 |
| Диаметр шпинделя (мм) | 110 |
| Количество Т-образных пазов (шт.) | 9 |
| Система подачи СОЖ | 480 л, 30 Бар |
| Ход по оси W (мм) | 550 |
| Скорость быстрого хода по оси X/Y/Z (мм/мин) | 10000, 10000, 10000 |
| Направляющие по оси Z | PMI – MSR65LE2SSF1A |
| Максимальное расстояние от центра шпинделя до поверхности стола (мм) | 140 – 1 740 |
| ШВП по оси Z / X | PMI – 1R63-10T6-1FDDC, PMI – 1R63-10T6-1FDDC |
| Двигатель оси X / Y / Z (Нм) | Fanuc αiF30 7, Fanuc αiF40B 6, Fanuc αiF30 7 |
| Радиус поворота рабочего стола с установленной заготовкой (мм) | 4435 |
| Скорость резания по оси X, Y, Z (мм/мин) | 10 000 |
| Направляющие по оси X, Y, Z | PMI – MSR55LE3SSF1A, PMI – MSR65LS4SSF1A, PMI – MSR65LS3SSF1A |
| ШВП по оси Y | PMI – 1R63-10T5-1FDDC |
| Скорость резания по оси W (мм/мин) | 6 000 |
| Скорость быстрого хода по оси W (мм/мин) | 8 000 |
| Двигатель оси W (кВт) | Fanuc αiF12 3 |
| Дискретность поворота оси B | 0.001° / 360° |
| Скорость поворота рабочего стола оси B (об/мин) | 1.5 |
| Двигатель оси B (кВт) | Fanuc αiF30 7 |
| Точность индексации поворота оси B | 10" |
| Точность повторной индексации оси B | 4" |
| Оптические линейки (УЦИ) | по оси X. Z, Y |
| Габаритные размеры (мм) | 7 250 х 6 000 х 4 800 |
| Вес (кг) | 30 500 |
