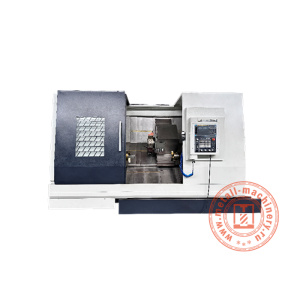

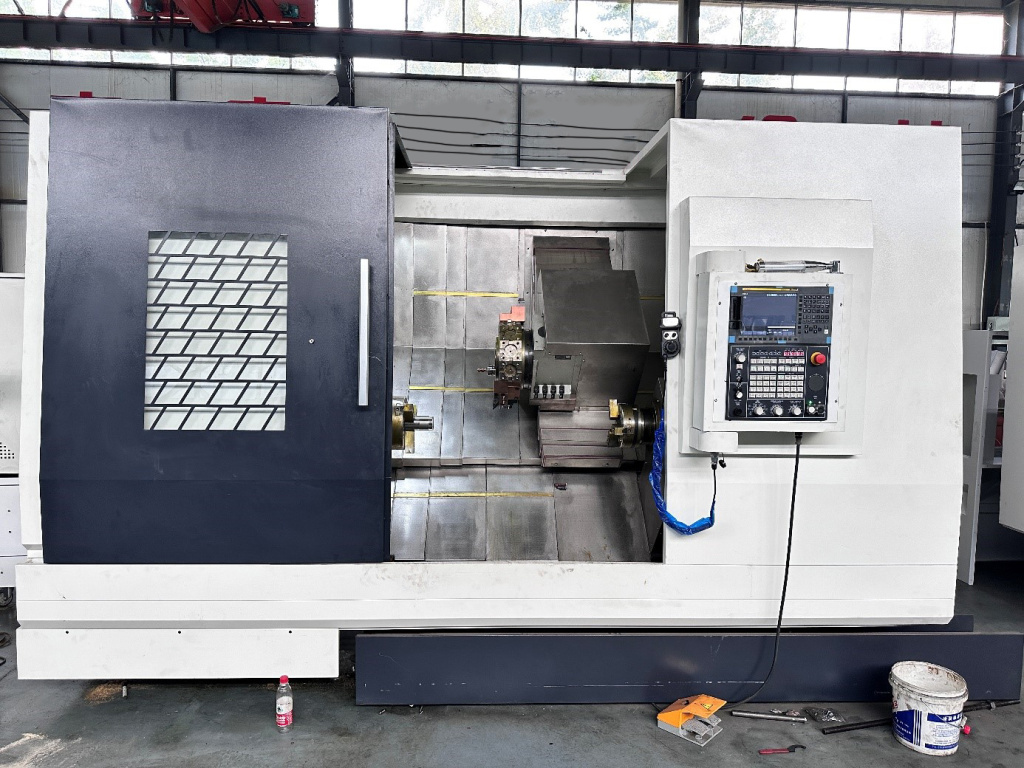

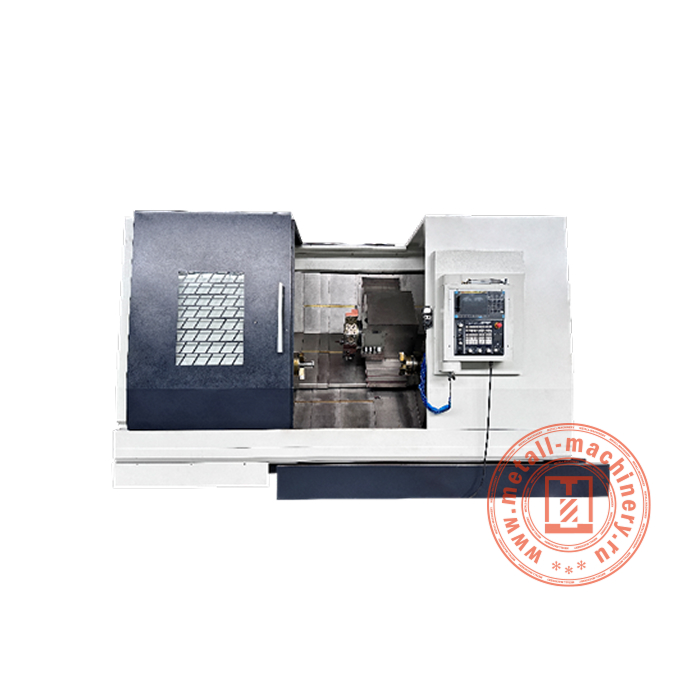

Горизонтальный токарный обрабатывающий центр TCX3675/2S
Горизонтальный токарный обрабатывающий центр TCX3675/2S
Отправить заявку
Задать вопрос
- Гарантия 1 год
- Доставка по всей территории РФ и ТС
- Официальный дилер завода
Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Максимальный диаметр обработки над суппортом (мм) | 220 |
| Тип патрона | Гидравлический 3-кулачковый |
| Диаметр обработки над станиной (мм) | 360 |

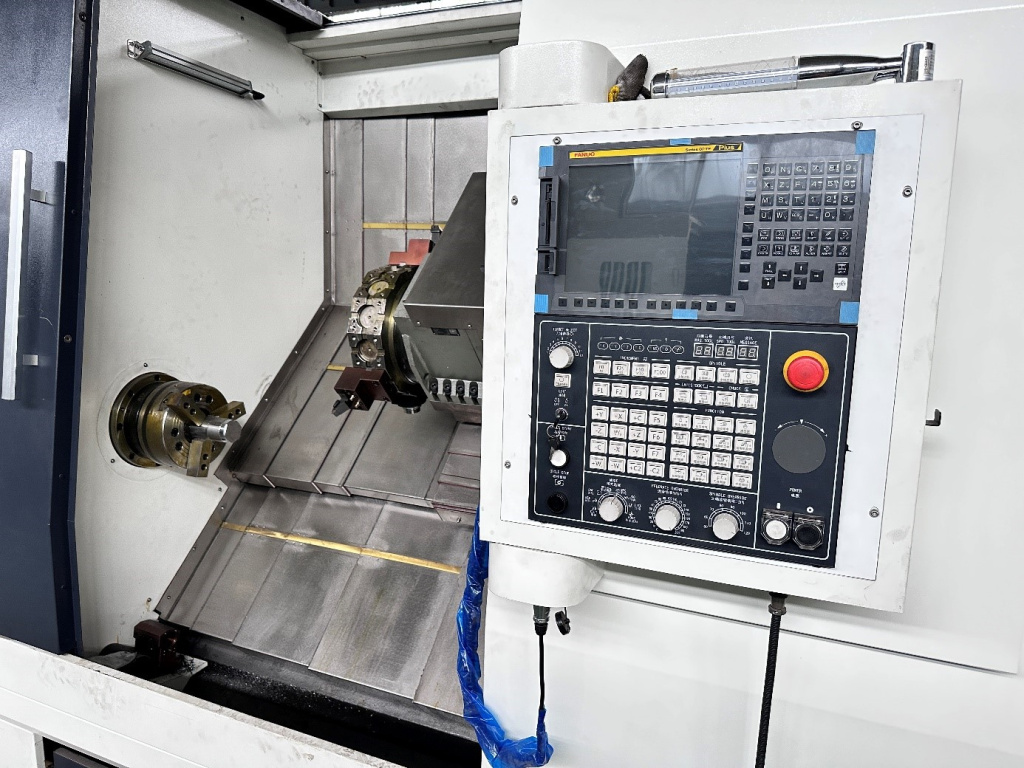

| Система ЧПУ | GSK 988 TA |
| Диаметр патрона (мм) | 6″ |
| Тип станины | Наклонная (45°) литая из чугуна |
| Конус шпинделя | MT6 |
| Мощность двигателя шпинделя (кВт) | Мотор-шпиндель, 15 |
| Электропитание (В/Гц) | 380 / 50 |
| Эффективная длина обработки (мм) | 750 |
| Диаметр шпинделя (мм) | 52 |
| Максимальный диаметр обработки прутка (мм) | 40 |
| Максимальная скорость вращения приводного инструмента (об/мин) | 3000 |
| Скорость вращения контршпинделя (об/мин) | 6000 |
| Максимальный диаметр устанавливаемой заготовки (мм) | 400 |
| Скорость вращения шпинделя (об / мин) | 6000 |
| Тип и максимальный крутящий момент привода шпинделя (Нм) | Привод через эластичную муфту, 125 |
| Вспомогательные системы | Централизованная система смазки, система подачи СОЖ, система удаления стружки, маховик ручного хода по осям XZ, освещение зоны обработки, мигнальная лампа для оператора |
| Тип и размер направляющих по оси X / Y / Z (мм) | Роликовые направляющие 45 |
| Ход по оси X / Z1 / Z2 (мм) | 250 / 600 / 600 |
| Скорость быстрого хода по оси X / Z1 / Z2 (мм/мин) | 20 000 / 20 000 / 20 000 |
| Тип и мощность двигателя по оси X / Z1 / Z2 (кВт) | Серводвигатель GSK 3 / 3 / 3 |
| Тип и крутящий момент привода по оси X / Z1 / Z2 (Нм) | Привод через эластичную муфту, 22 |
| Типоразмер и класс точности ШВП по оси X / Z | 4010 (C3) / 4010 (C3) / 4010 (C3) |
| Тип и мощность двигателя контршпинделя (кВт) | Мотор-шпиндель, 15 |
| Тип и крутящий момент привода контршпинделя (Нм) | Привод через эластичную муфту, 125 |
| Конус, диаметр и фланец контршпинделя | MT6, 52 мм, A2-5 |
| Тип и размер патрона контршпинделя | Гидравлический 3-кулачковый, 6″ |
| Тип инструментальной головки | 12-позиционная приводная, BMT55 |
| Точность позиционирования по оси X / Z1 / Z2 (мм) | 0.008 / 0.008 / 0.008 |
| Точность повт. позиционирования по оси X / Z / Z2 (мм) | 0.005 / 0.005 / 0.005 |
| Точность индексации по оси С1 / С2 | 10″ / 10″ |
| Габаритные размеры (мм) | 4 000 х 2 200 х 2 450 |
| Вес (кг) | 4000 |
