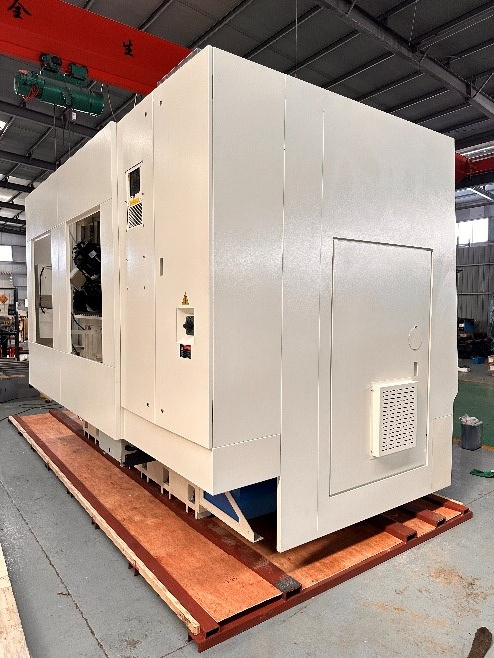

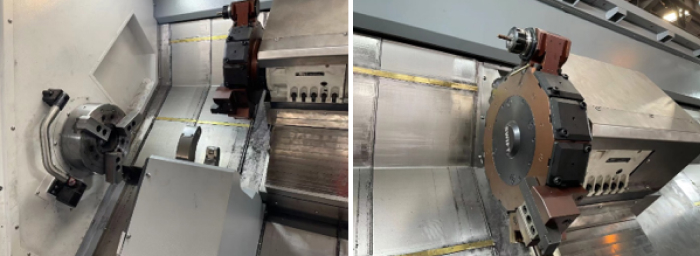

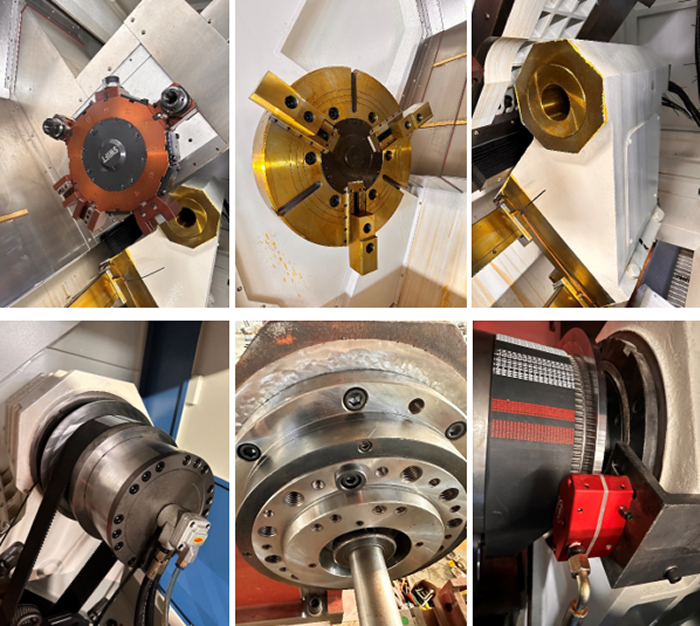

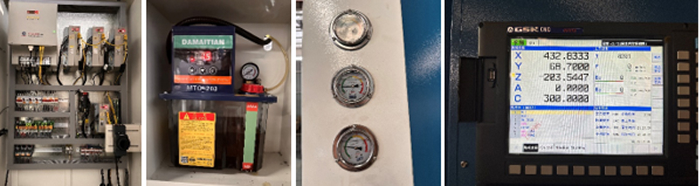

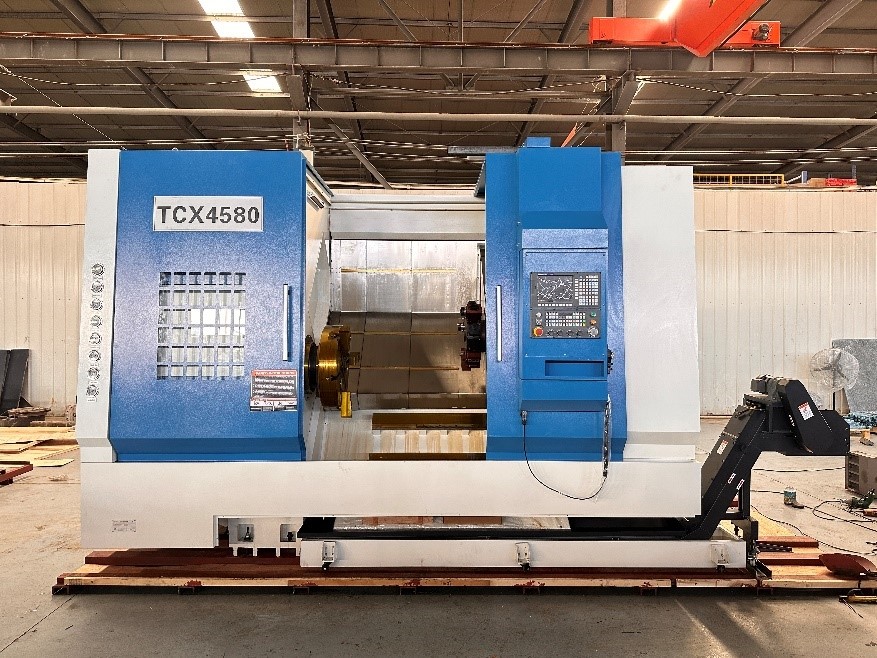

Фото оборудования

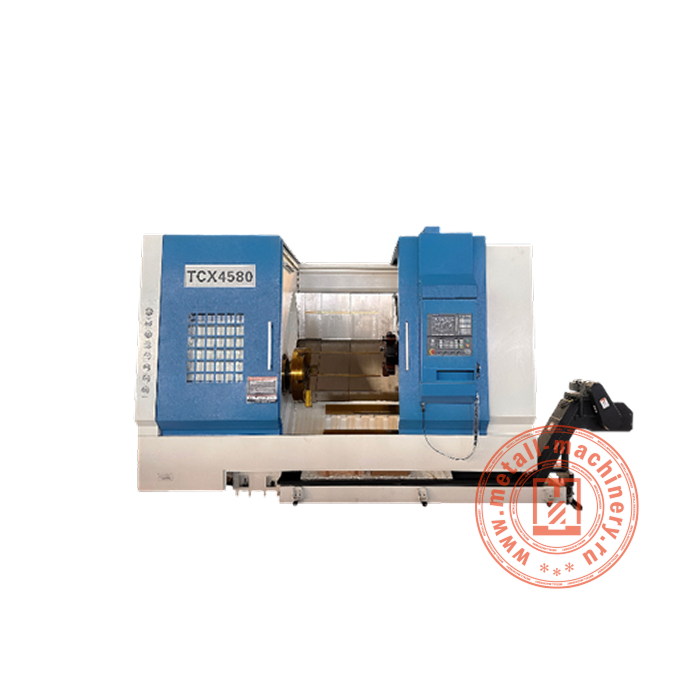

Горизонтальный токарный обрабатывающий центр TCX4563х750
Горизонтальный токарный обрабатывающий центр TCX4563х750
Отправить заявку
Задать вопрос
- Гарантия 1 год
- Доставка по всей территории РФ и ТС
- Официальный дилер завода
Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Диаметр отверстия шпинделя (мм) | 88 |
| Конус шпинделя | 1:20 |
| Диаметр пиноли задней бабки (мм) | 130 |
| Диаметр обработки над суппортом (мм) | 510 |
| Диаметр обработки над станиной (мм) | 630 |
| Ход пиноли задней бабки (мм) | 200 (гидравлический) |
| Система ЧПУ | GSK 980 TDi |
| Скорость вращения шпинделя (об/мин) | 2500 |
| Тип станины | Наклонная (45°) литая из чугуна |
| Мощность двигателя шпинделя (кВт) | Серводвигатель GSK, 15 |
| Ход по оси X (мм) | 380 |
| Ход по оси Y (мм) | ± 45 |
| Ход по оси Z (мм) | 750 |
| Электропитание (В/Гц) | 380 / 50 |
| Точность позиционирования по оси Х (мм) | 0.008 |
| Размер патрона | Гидравлический 3-кулачковый, 10″ |
| Эффективная длина обработки (мм) | 750 |
| Максимальный диаметр обработки прутка (мм) | 72 |
| Тип направляющих по осям X/Z | Роликовые направляющие 45 мм |
| Серводвигатель по оси X (кВт) | 3.5 |
| Серводвигатель по оси Z (кВт) | 3.5 |
| Точность позиционирования по оси Z (мм) | 0.008 |
| Точность повторного позиционирования по оси X (мм) | 0.005 |
| Точность повторного позиционирования по оси Z (мм) | 0.005 |
| Шаг ШВП по оси X (мм) | 4010 (C3) |
| Шаг ШВП по оси Z (мм) | 5010 (C3) |
| Максимальная скорость вращения приводного инструмента (об/мин) | 3000 |
| Конусность пиноли задней бабки | MT6 |
| Скорость быстрого хода по оси X / Y / Z (мм/мин) | 18 000 / 18 000 |
| Максимальный диаметр устанавливаемой заготовки (мм) | 700 |
| Тип и максимальный крутящий момент привода по оси X / Y / Z (Нм) | Привод через эластичную муфту, 22 |
| Тип и максимальный крутящий момент привода шпинделя (Нм) | Привод через синхронный ремень, 177 |
| Вспомогательные системы | Централизованная система смазки, система подачи СОЖ, система удаления стружки, маховик ручного хода по осям XZ, освещение зоны обработки, сигнальная лампа для оператора |
| Тип инструментальной головки | 12-позиционная приводная, BMT55 |
| Фланец шпинделя | MT6 |
| Точность индексации по оси С | 10″ |
| Габаритные размеры (мм) | 4 500 х 2 300 х 2 450 |
| Вес (кг) | 5000 |
