Линия для поперечной резки рулонной стали T44-10x1600 представляет собой комплексное решение для обработки металлических рулонов. Оборудование включает двухсторонний гидравлический разматыватель, обеспечивающий непрерывную подачу рулона плоской прокатной стали в линию обработки. После размотки материал проходит через систему правки, подвергается точной резке на секции заданного размера и автоматически укладывается в пачки. Особенностью линии является способность работать с материалами значительной толщины без потери качества реза.
Оборудование для поперечной резки рулонной стали T44-10x1600 использует систему из двух роликовых правильных устройств (грубого и точного выравнивания), чтобы получить плоскостность высокого уровня. Подача полосы осуществляется с регулируемой скоростью, включая полную остановку для выполнения реза стационарными ножницами. При обработке тонколистовых материалов возможны незначительные дефекты поверхности в зоне контакта с правильными валками во время остановки линии.
Линия выравнивания и поперечной резки рулонной стали T44-10x1600 не требует петлевого провисания (приямок), что снижает требования к фундаменту и уменьшает затраты на монтаж. Для предприятий с ограниченными производственными площадями предлагается вариант плотной конфигурации линии. В базовом исполнении оборудование оснащено экономичными стационарными ножницами, при этом предусмотрена возможность модернизации до летающих ножниц для повышения производительности при работе с толстолистовым материалом.
Общие характеристики
| Модель | T44-10x1600 | |
| Сырье | Тип | Горячекатаные рулоны |
| Механические свойства | δs ≤ 600 МПа | |
| Толщина стали | 4 – 10 мм | |
| Ширина стали | 900 – 1 600 мм | |
| Внутренний диаметр рулона | 762 / 610 мм | |
| Внешний диаметр рулона | 1 200 – 2 200 мм | |
| Вес рулона | ≤ 25 000 кг | |
| Готовая продукция | Толщина обрабатываемого листа | 4 – 10 мм |
| Ширина обрабатываемого листа | 900 – 1 600 мм | |
| Длина поперечной резки | 1 000 – 6 500 мм | |
| Высота штабеля | ≤ 300 мм | |
| Технические и точностные требования к продукции | Погрешность резки | ≤ ±1 мм (при длине листа 2 000 мм) |
| Погрешность диагонали | ≤ ±1,5 мм (при длине листа 2 000 мм) | |
| Заусенцы | ≤ 5 % толщины листа | |
| Устройство подачи | Тип привода | Гидравлический |
| Производительность | 10 м/мин | |
| Загрузочная тележка | Макс. грузоподъемность | ≤ 25 000 кг |
| Диаметр колес | 200 мм х 4 шт. | |
| Гидравлический цилиндр подъема | Ø 200 х 1 410 х 750 мм | |
| Макс. высота подъема | 600 мм | |
| Скорость подъема | 20 мм/с | |
| Мощность | 3 кВт | |
| Разматыватель | Тип | Двухсторонний с гидравлическим приводом |
| Грузоподъемность | ≤ 25 000 кг | |
| Внутренний диаметр рулона | 762 / 610 мм | |
| Гидравлические цилиндры | Ø 200 х 100 х 90 мм х 2 шт. | |
| Мощность | 22 кВт | |
| Устройство грубого выпрямления | Тип | Роликовая |
| Количество роликов | 8 шт. | |
| Скорость | ≤ 30 м/мин (для толщины 4 мм) | |
| Мощность двигателя | 160 кВт | |
| Устройство точного выпрямления | Тип | Роликовая |
| Количество роликов | 11 шт. | |
| Скорость | ≤ 30 м/мин (для толщины 4 мм) | |
| Мощность двигателя | 123 кВт | |
| Условия эксплуатации | Температура | +5 – 40 °C |
| Влажность | ≤ 83 % | |
| Сейсмическая устойчивость | 7 баллов | |

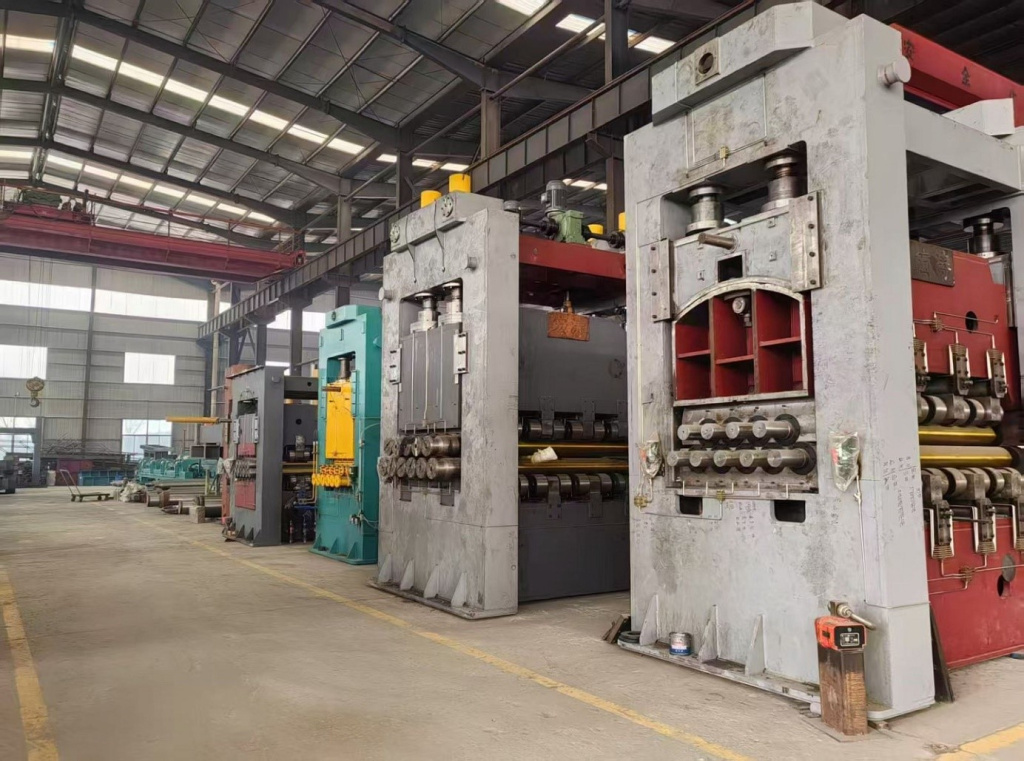

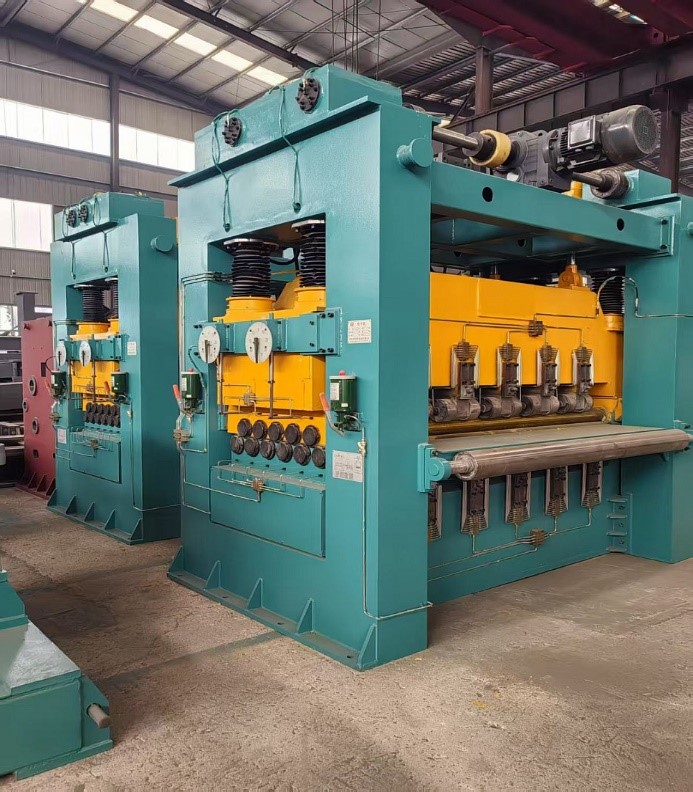

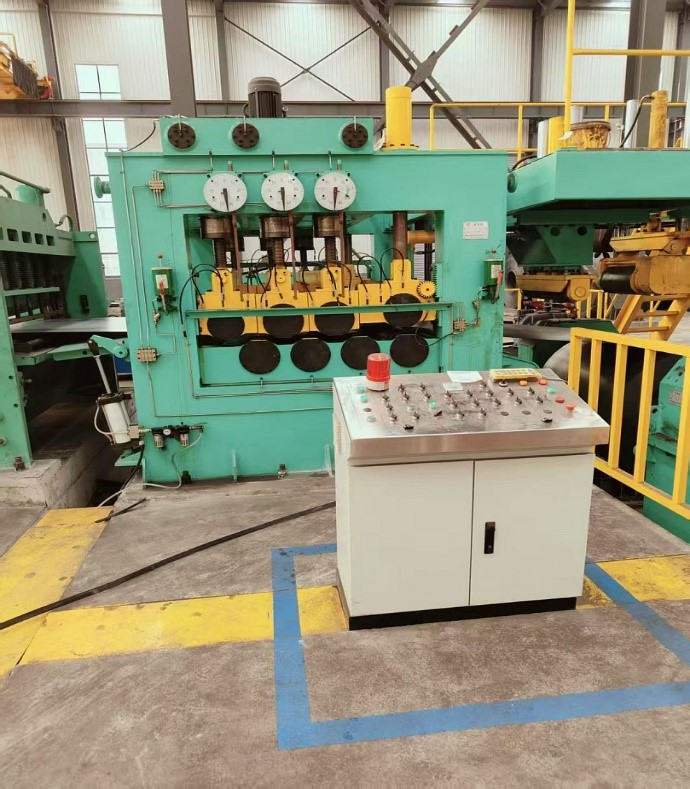

Фото оборудования
