Линия для поперечной резки рулонной стали VRPH-2.5-10T расширяет производственные возможности и повышает эффективность компаний, занимающихся металлообработкой. Оборудование обрабатывает холоднокатаные, протравленные, промасленные, нержавеющие и покрытые материалы.
Линия для поперечной резки рулонов стали VRPH-2.5-10T включает в свою конструкцию: сверхпрочную прецизионную правильную машину, рассчитанную на повышенные разделительные нагрузки; систему привода раздельной правильной машины, обеспечивающую высокую производительность выравнивания; высокопроизводительную систему подачи рулонов, гарантирующую высокую точность и повторяемость. Гильотинные ножницы могут резать как длинные, так и короткие заготовки с высокой эффективностью и проверкой листов после резки. Электрические панели имеют UL-сертификацию, что подтверждает их безопасность и надежность.
Линия для поперечной резки стальных рулонов VRPH-2.5-10T может быть дополнительно оснащена устройством для удаления брака, пневматическим штабелером, весами, а также защитными ограждениями с блокировкой ворот в соответствии с требованиями ANSI. Оборудование может быть адаптировано для удовлетворения особых требований к продукции, включающих, например, обработку высокопрочных никелевых сплавов или алюминия, а также нанесение бумаги или винила на выровненный материал.
Общая информация
| PLC, сенсорные экраны | Delta |
| Электрические компоненты низкого напряжения | Schneider |
| Язык программного обеспечения | Английский, китайский, русский |
| Производительность | 0 – 15 м/мин |
| Ширина обрабатываемой стали | 1 250 мм |
| Толщина обрабатываемой стали | 0,7 – 2,5 мм |
| Электропитание | 380 В / 50 Гц |
| Габаритные размеры размещения | 15 500 х 2 300 х 1 200 мм |
| Вес | 10 000 кг |

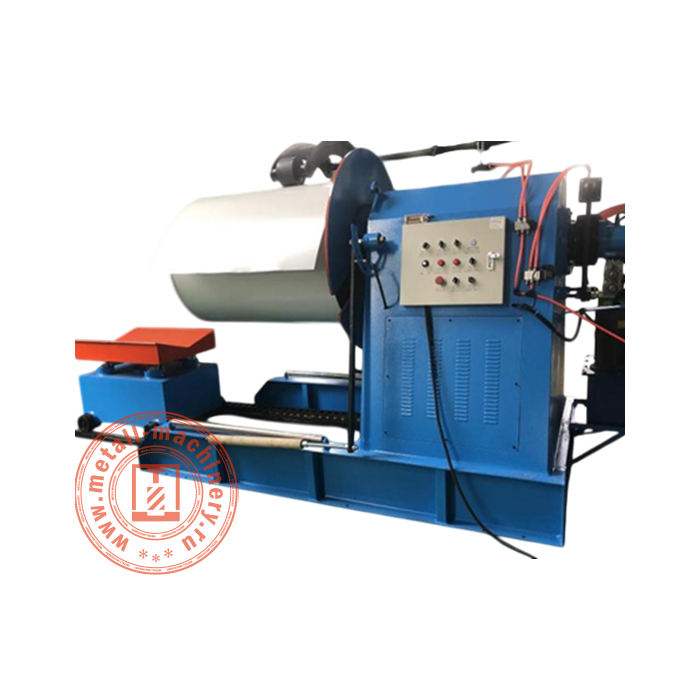

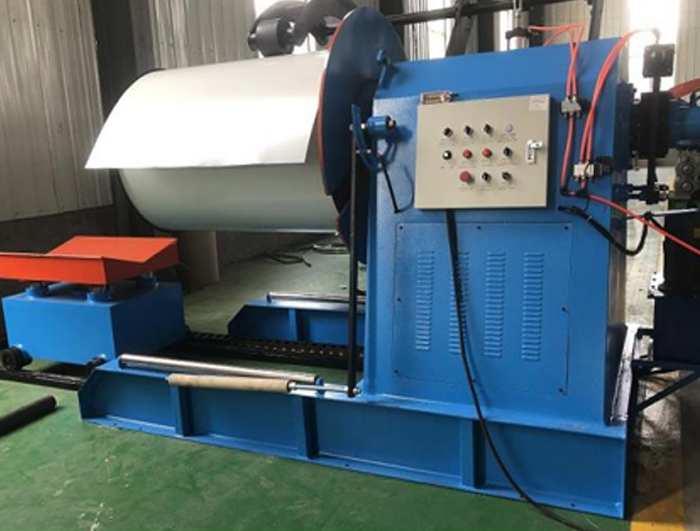

Размотчик рулонной стали ГП 10 т.
| Грузоподъемность | 10 000 кг |
| Внутренний диаметр загружаемых рулонов | 560 - 630 мм |
| Внешний диаметр загружаемых рулонов | До 1 300 мм |
| Скорость размотки | 0 – 30 м/мин |
| Мощность электродвигателя | 5,5 кВт |
| Мощность гидростанции | 4 кВт |
Станок для выпрямления и поперечной резки
| Количество выпрямляющих валов | 15 шт. (7 верхних, 8 нижних) |
| Материал выпрямляющих валов | Сталь 40Cr |
| Диаметр выпрямляющих валов | 100 мм |
| Регулировка приемного зазора | Односторонняя ручная регулировка |
| Регулировка длины резки | Настраивается при помощи PLC |
| Производительность | 0 – 15 м/мин |
| Мощность приводного двигателя | 11 кВт |
| Тип резки | Электромеханическая гильотина |
| Материал режущего инструмента | Cr12 |
| Погрешность длины резки | 0,05 – 0,1 мм |
Приемный конвейерный стол
| Тип привода | Электродвигатель/цепь |
| Мощность двигателя | 2,2 кВт |
| Габаритные размеры | 6 000 х 1 850 х 600 мм |

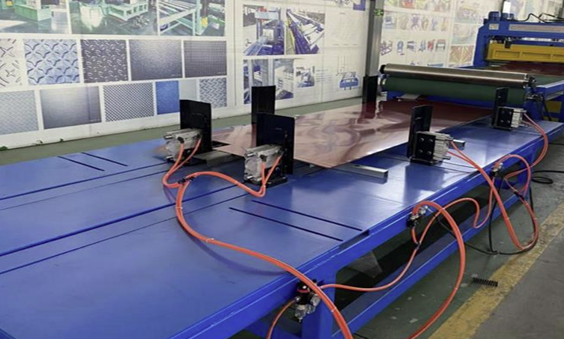

Приемный пневматический укладчик
| Тип привода | Пневматический |
| Габаритные размеры | 6 000 х 1 500 х 500 мм |

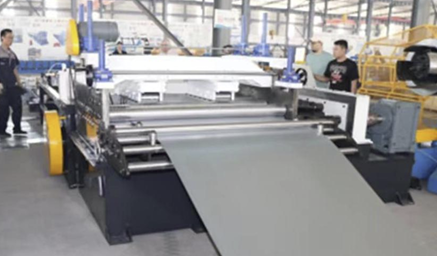

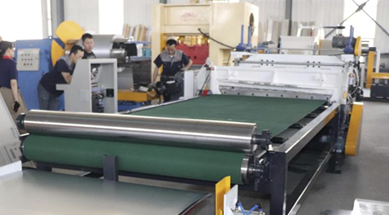

Фото оборудования

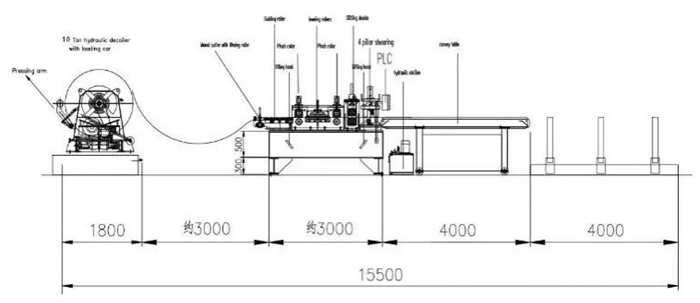

Схема линии
