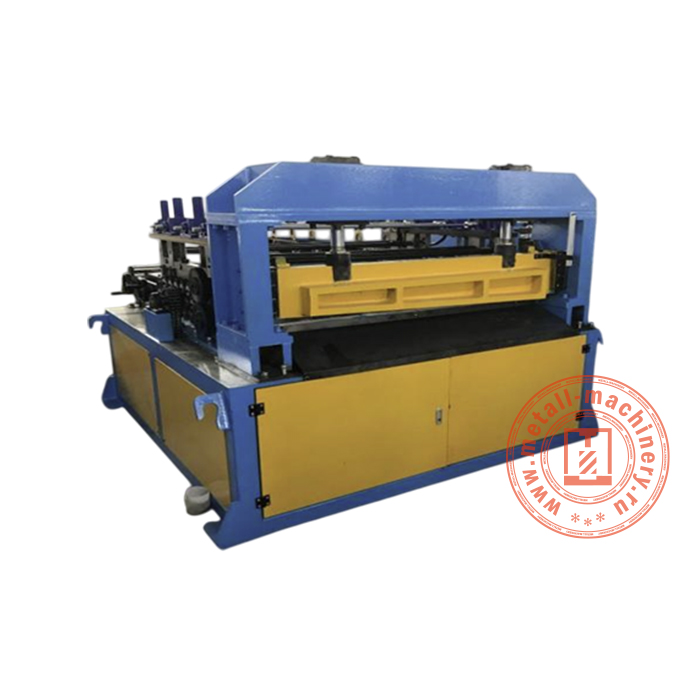

Линия для продольно-поперечной резки рулонной стали VRPS-3.0-7T представляет собой оптимальное решение для безопасной работы со сталью толщиной 2,5-3 мм в минимальном пространстве. На линиях такого типа можно успешно работать с крупногабаритными и высокопрочными материалами, включая детали для автомобильной промышленности (внутренние панели кузова и штампованные детали). При соответствующем оснащении система может использоваться в вырубке, штамповке, гидроабразивной или лазерной резке.
Линия для продольно-поперечной резки рулонов стали VRPS-3.0-7T включает катушку, выпрямитель и станок для резки, разработанные для удобства обслуживания и надежности. Доступны различные варианты катушек разматывания: с серводвигателем для управления обратным натяжением (актуально при обработке современных сталей) и с автоматическим регулирующим тормозом, регулирующим давление по мере истощения внешнего диаметра рулона. Линия имеет выпрямитель с 15-валковыми (7+8) приспособлениями, которые не оставляют следов операций выравнивания. Продольная резка выполняется парными ножами, а поперечная – гильотиной.
Оборудование для продольно-поперечной резки стали в рулонах VRPS-3.0-7T имеет цифровое управление, позволяющее оператору вносить необходимые настройки для коррекции полосы рулона и сокращающее отходы и время простоя. Линия оборудована HMI-экраном с сенсорным управлением на консоли. Пакет управления обеспечивает интеграцию с типовым прессом.

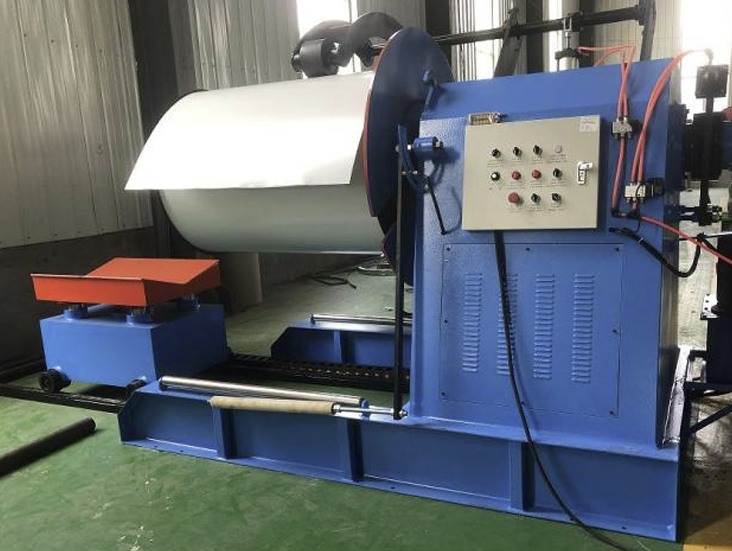

Разматыватель рулонной стали
| Мощность двигателя | 5,5 кВт |
| Мощность гидравлической станции | 4,0 кВт |
| Ширина рулона | 1 250 мм |
| Внутренний диаметр рулона | 580-630 мм |
| Внешний диаметр загружаемого рулона | До 1300 мм |
| Максимальная масса разматываемого рулона | 7000 кг |
| Скорость размотки | 0-30 м/мин |
Станок для продольно-поперечной резки

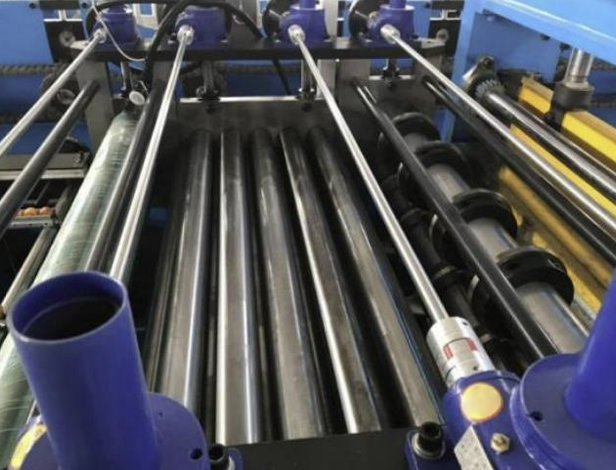

| Количество выпрямляющих валов | 15 шт. (7 верхних, 8 нижних) |
| Диаметр выравнивающих валов | 100 мм |
| Материал выравнивающих валов | Сталь #45 |
| Количество ножей продольной резки | 11 пар |
| Материал режущих ножей | Сталь 9CrSi |
| Ширина обрабатываемой стали | 1250 мм |
| Толщина обрабатываемого материала | 2,5-3,0 мм |
| Мощность гидростанции гильотины | 5,5 кВт |
| Мощность главного двигателя | 22,0 кВт |
| Производительность | 8-15 м/мин |
| Язык программного обеспечения | Русский, английский, китайский |

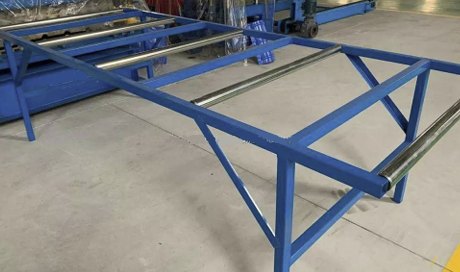

Фото оборудования
