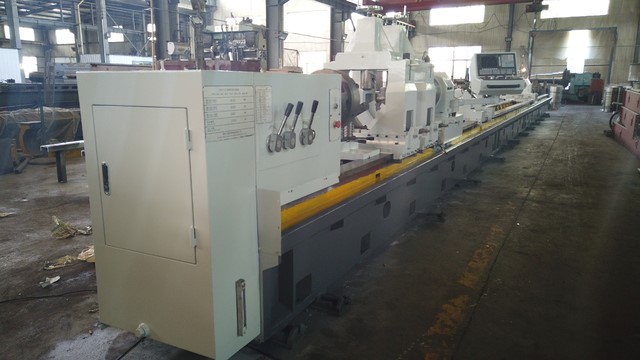

Фото оборудования

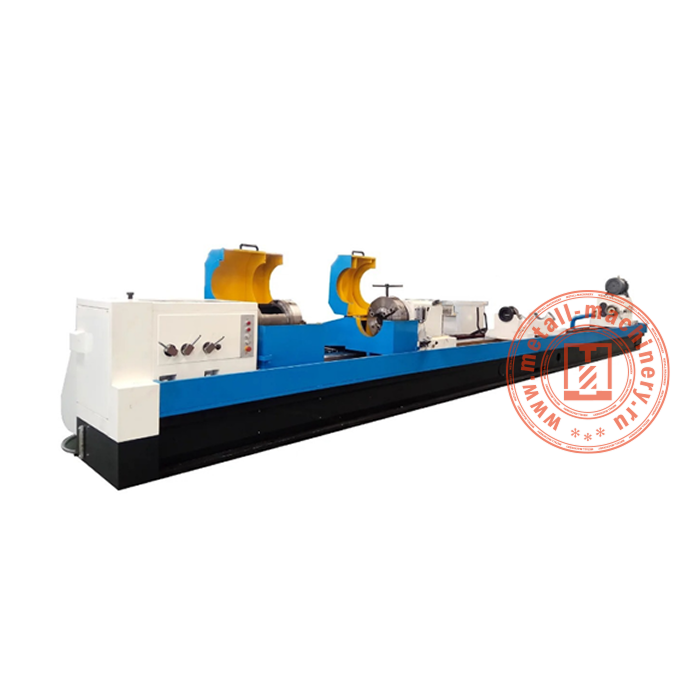

Станок глубокого сверления с ЧПУ TSK2120X10M
Станок глубокого сверления с ЧПУ TSK2120X10M
Отправить заявку
Задать вопрос
- Гарантия 1 год
- Доставка по всей территории РФ и ТС
- Официальный дилер завода
Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Общая мощность (кВт) | 70 |
| Тип патрона | 4-кулачковый самоцентрирующийся |
| Максимальная скорость вращения шпинделя (об/мин) | 60 – 1 000 (12 передач) |
| Ширина направляющих (мм) | 650 |
| Мощность двигателя подачи (кВт) | 4.2 |
| Система ЧПУ | KND |
| Диаметр патрона (мм) | 320 |
| Максимальный вес заготовки (кг) | 5000 |
| Тип станины | Цельнолитая из чугуна HT300 |
| Диаметр сверления (мм) | 40 – 80 |
| Электропитание (В/Гц) | 380 / 50 |
| Высота центра шпинделя (мм) | 350 |
| Расход СОЖ (л/мин) | 100 / 200 / 300 / 400 |
| Система смазки | Автоматическая централизованная |
| Максимальный диаметр растачивания (мм) | 50 – 200 |
| Скорость подачи инструмента (м/мин) | 0,005 - 0,3 |
| Глубина сверления (мм) | 2 000 – 10 000 |
| Мощность двигателя главного шпинделя (кВт) | 30 |
| Мощность гидравлической станции (кВт) | 1,5 |
| Точность обработки при сверлении | Класс точности IT9-10, шероховатость Ra 6.3 – 12.5 мкм |
| Точность обработки при черновом растачивании | Класс точности IT9-10, шероховатость Ra 6.3 – 12.5 мкм |
| Точность обработки при чистовом растачивании | Класс точности IT9-10, шероховатость Ra 6.3 – 12.5 мкм |
| Точность обработки при прокатке | Класс точности IT8-9, шероховатость Ra 0.2 – 0.4 мкм |
| Допустимое отклонение оси отверстия (мм) | ≤ 0.5/1 000 |
| Мощность двигателя подачи СОЖ (кВт) | 11 |
| Объем резервуара СОЖ (л) | 3600 |
| Диапазон зажима люнета (мм) | 60 – 300 |
| Диаметр отверстия и конус главного шпинделя (мм) | 75, 1:20 (85) |
| Диаметр отверстия и конус инструментального шпинделя (мм) | 75, 1:20 (85) |
| Мощность двигателя быстрого хода инструмента (кВт) | 3 |
| Прямолинейность обработанного отверстия (мм) | ≤ 0.15/1 000 |
| Рабочее давление насоса подачи СОЖ (МПа) | 2.5 |
| Ёмкость резервуара смазки (л) | 100 |
| Габаритные размеры (мм) | 26 000 х 3 000 х 1 800 |
| Вес (кг) | 30000 |
