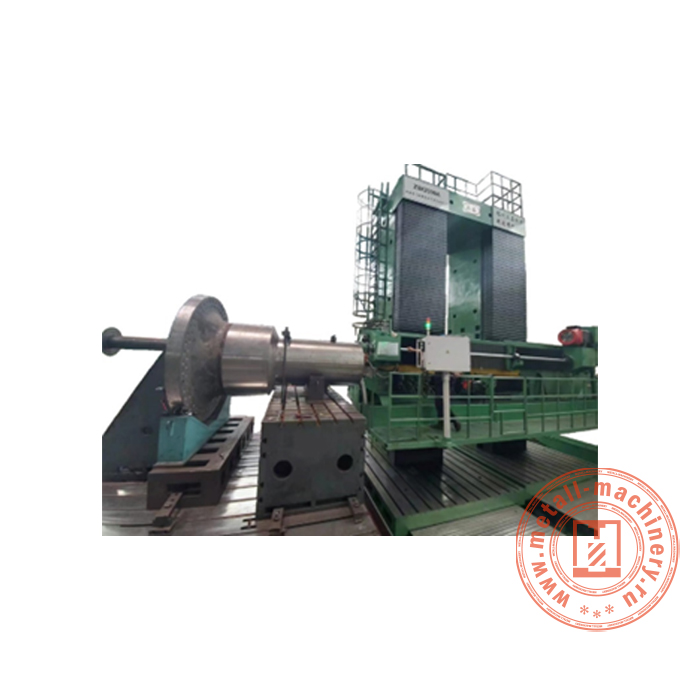

Станок глубокого сверления с ЧПУ ZNS2303Bx2M

Отправить заявку Задать вопрос

Гарантия 1 год
Доставка по всей территории РФ и ТС
Официальный дилер завода

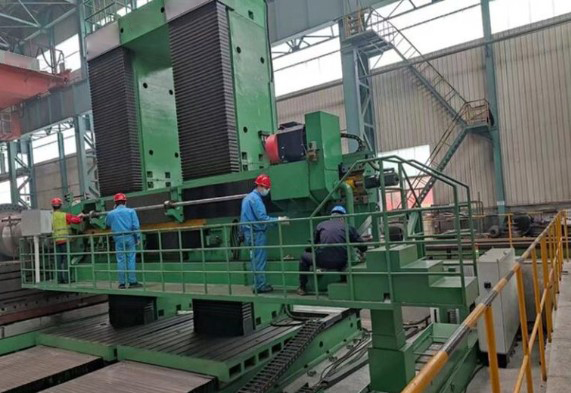

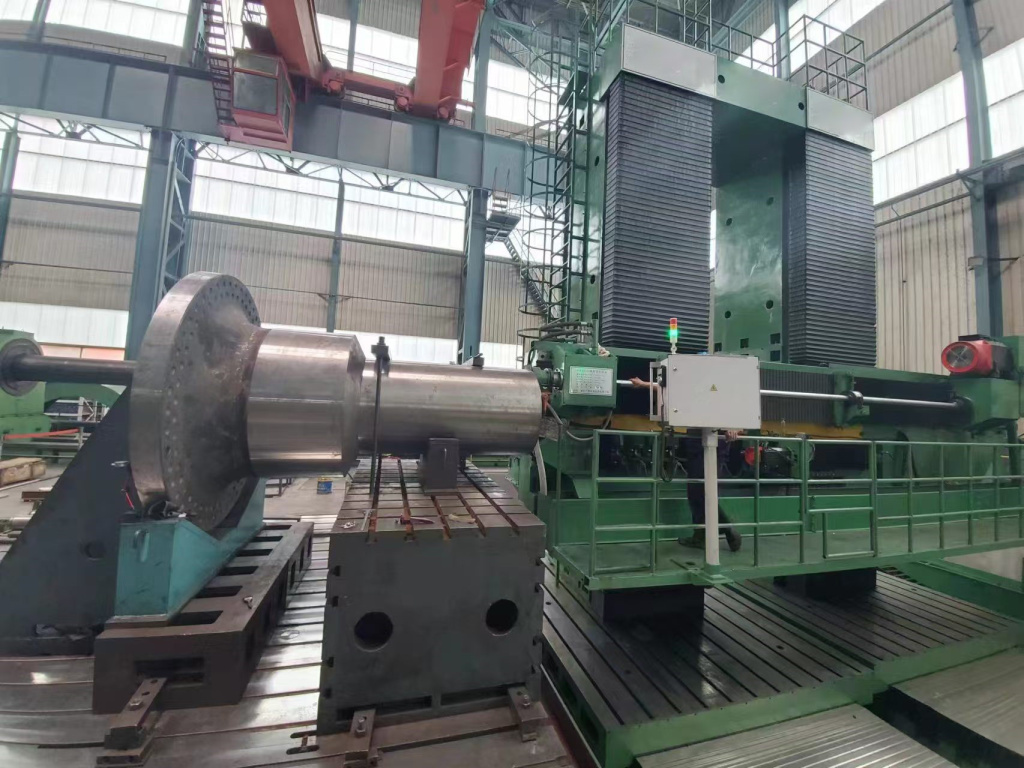

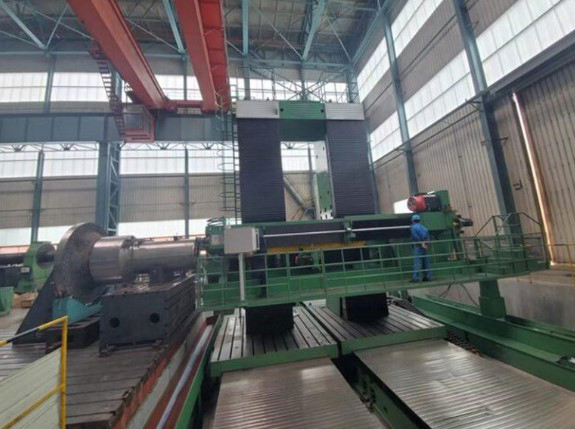

Фото оборудования

Отправить заявку

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Максимальная глубина сверления (мм)	2000
Ширина направляющих (мм)	800
Система ЧПУ	Fanuc 0i-TF Plus
Тип станины	Цельнолитая из чугуна HT300
Ход по оси X (мм)	600
Ход по оси Y (мм)	1000
Электропитание (В/Гц)	380/50
Скорость быстрого хода по оси X / Y / Z (мм/мин)	3000
Максимальный диаметр устанавливаемой заготовки (мм)	500
Шероховатость поверхности внутреннего отверстия (мкм)	Ra ≤ 6.3
Мощность двигателя главного шпинделя (кВт)	22
Вспомогательные системы	Автоматическая система удаления стружки / Гидравлический патрон для зажима заготовки / Гидравлическая люнетная опора
Система смазки направляющих и ШВП	Автоматическая
Скорость вращения инструментального шпинделя (об/мин)	500 – 5 000
Мощность двигателя инструментального шпинделя (кВт)	7.5
Способ обработки	Пушечное сверление глубоких отверстий
Длина устанавливаемой заготовки (мм)	До 6000
Вес устанавливаемой заготовки (кг)	До 4000
Диапазон допустимого диаметра сверления (мм)	4 – 35
Диапазон подачи по оси Z (мм/мин)	0 – 500 (бесступенчатая)
Мощность и тип двигателя подачи по оси X / Y / Z (кВт)	2.5 / 2.5 / 1.8 (серводвигатель)
Скорость вращения заготовки (об/мин)	До 100
Точность позиционирования по оси X / Y / Z (мм)	0.06
Точность повторного позиционирования по оси X / Y / Z (мм)	0.05
Точность диаметра отверстий	Квалитет Н8 – Н11
отклонение оси для центрального отверстия (мм)	≤ 0.5/1000
отклонение оси для эксцентричного отверстия (мм)	≤ 1.0/1000
Диапазон давления системы подачи СОЖ (МПа)	1 – 10
Диапазон расхода системы подачи СОЖ (л/мин)	10 – 100
Мощность двигателя системы подачи СОЖ (кВт)	11
Габаритные размеры (мм)	10 000 х 4 000 х 4 500
Вес (кг)	40000
